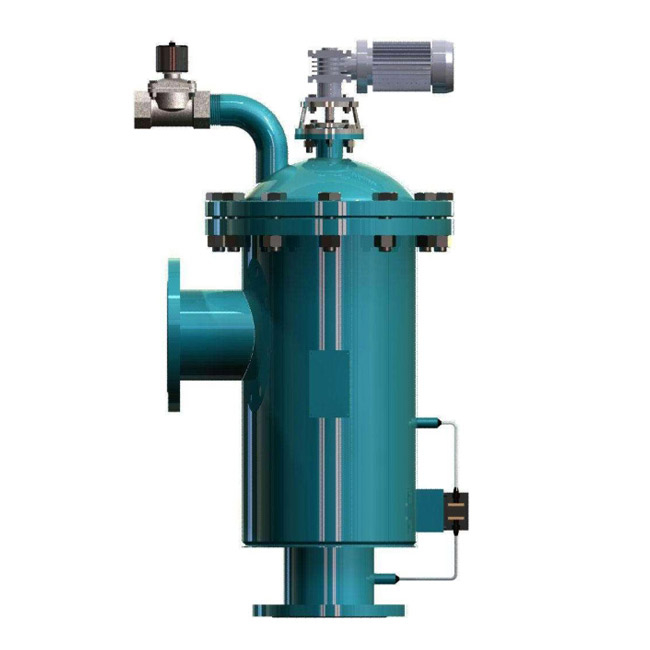

自清洗过滤器

技术特点

1、设计结构简单、占地面积小;

2、反清洗时间短、压力损失小、排污耗水量少,不超过总流量的1%;

3、过滤精度高,适于各类水质;

4、控制系统智能化(PLC、PAC)控制,自动化程度高,可实现远程控制;

5、设有电机过载保护,可有效保护电机;

6、清洗排污时不间断供水、无需旁路的特点;

7、维修性强、安装拆卸简便易行;

8、与用户管线的连接方式为法兰连接,法兰采用国标法兰,通用性强;

9、使用寿命长,滤网终身使用,无需更换


工作原理

  1、水由进水口进入过滤器,首先经过粗滤芯组件滤掉较大颗粒的杂质,然后到达细滤网,通过细滤网滤除细小颗粒的杂质后,清水由出水口排出。在过滤过程中,细滤网的内层杂质逐渐堆积,它的内外两侧就形成了一个压差。当这个压差达到预设值时,将开始自动清洗过程:排污阀打开,主管组件的水力马达室和水力缸释放压力并将水排出;水力马达室及吸污管内的压力大幅下降,由于负压作用,通过吸嘴吸取细滤网内壁的污物,由水力马达流入水力马达室,由排污阀排出,形成一个吸污过程。当水流经水力马达时,带动吸污管进行旋转,由水力缸活塞带动吸污管作轴向运动,吸污器组件通过轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。整个清洗过程将持续数十秒。排污阀在清洗结束时关闭,增加的水压会使水力缸活塞回到其初始位置,过滤器开始准备下一一个冲洗周期。在清洗过程中,过滤机正常的过滤工作不间断。


2、反冲洗能自动进行的原理:前面说过,反冲洗是靠液压阀打开和液压缸活塞的动作来实现的,而这些都是通过反冲洗控制器来控制的。反冲洗控制器根据从过滤器进、出口传过来的压差值能准确控制液压阀和液压缸,而控制器的动力来自于管线自身的压力。


3、自清洗过滤器特性:进行反冲洗时不间断供水,整个反冲洗是以吸嘴净滤网每-点这样的方式实现的。反冲洗时只是吸嘴与细滤网之间很小的局域压力发生变化,而收集器与液压缸的动作也不影响正常的供水。同时,在进行反冲洗时所消耗的水量很少,以流量为300m3/h .的过滤器为例:其反冲洗流量为35-40m3/h ,反冲洗时间为7一-15秒,反冲洗水量为80-160L。
